产品详情
光电开关-M18-90°
● 传感器发射器和接收器置于一体,成本经济
● 检测距离可调,安装简便,节省空间,适用于狭小安装范围
● 金属与塑料外壳可选,满足不同需求
产品图片 Photo    尺寸图 Dimension drawing
   特点描述 Feature Description    型号规格 Item Code
采用专用IC制造,性能稳定
具有浪涌、逆极性、短路保护功能
外壳材料:镍铜合金/PBT
防护等级IP67(IEC)


   NPN NO

GABW03-AK-C

   NPN NC

GABW03-AB-C

   NPN NO+NC

GABW03-C-C

   PNP NO

GABW03-BK-C

   PNP NC

GABW03-BB-C

   PNP NO+NC

GABW03-D-C

   直流两线常开/常闭

GABW03-EK/EB-C

   交流两线常开/常闭

GABW03-FK/FB-C

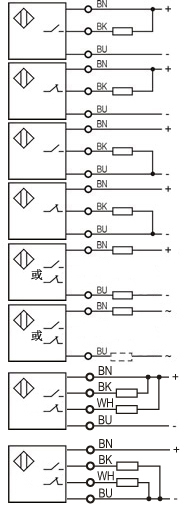

   电气接线图 Connection diagram    规格参数 Specification
   外形规格 M18*54
   螺纹规格

M18*1*30

   工作方式 直接反射式
   检测距离 30cm
   光源 红外线LED(880nm)
   输出方式 NPN/PNP NO/NC/NO+NC
   电源电压 10…30VDC                12-250VDC/AC
   防护等级 IP67
   响应时间 ≤8.2ms
   迟滞范围 3…20﹪
   重复误差 ≤5﹪
   负荷电流 ≤200mA
   残留电压 ≤2.5V
   消耗电流 ≤25mA
   保护回路 浪涌、逆极性、短路保护
   输出指示灯 红色LED
   环境温度 -15…55℃
   环境湿度 35…95%
   外壳材料 镍铜合金/PBT
   接线方式 M12连接器
